Caso. Tecnología. Vídeo técnico de producto
Una impresora 3D, del CAD al vídeo de despiece.
Un fabricante entrega el CAD de su producto y recibe un vídeo de despiece y montaje con capítulos, para vender, para el manual y para formar. Aquí, sobre una impresora 3D de diseño abierto: 1.715 piezas repartidas en nueve conjuntos que se separan y vuelven a su sitio en 72 segundos.
- Entregado
- Vídeo de despiece y montaje en 1080p, fotos de detalle para catálogo y manual
- Piezas
- 1.715 sólidos en nueve conjuntos
El CAD tal como llega
Un STEP de 241 MB con 1.715 sólidos y ni un color: nueve conjuntos de primer nivel y, dentro, cada tornillo por separado. Se abre sin interfaz, se comprueban las medidas (43 × 53 × 52 cm) y se exporta agrupado por conjunto y por material.
Qué es cada pieza
El CAD no dice qué es aluminio y qué es acrílico: lo dice el nombre de cada pieza. Perfil, correa, tornillería, panel transparente, panel opaco, placa, fuente, motor, guía, rodamiento, ventilador, cama, lámina flexible y pieza impresa: catorce materiales repartidos por etiqueta. Lo que queda sin encajar es pieza impresa, que es casi toda la máquina.
- MontadaDespiezada

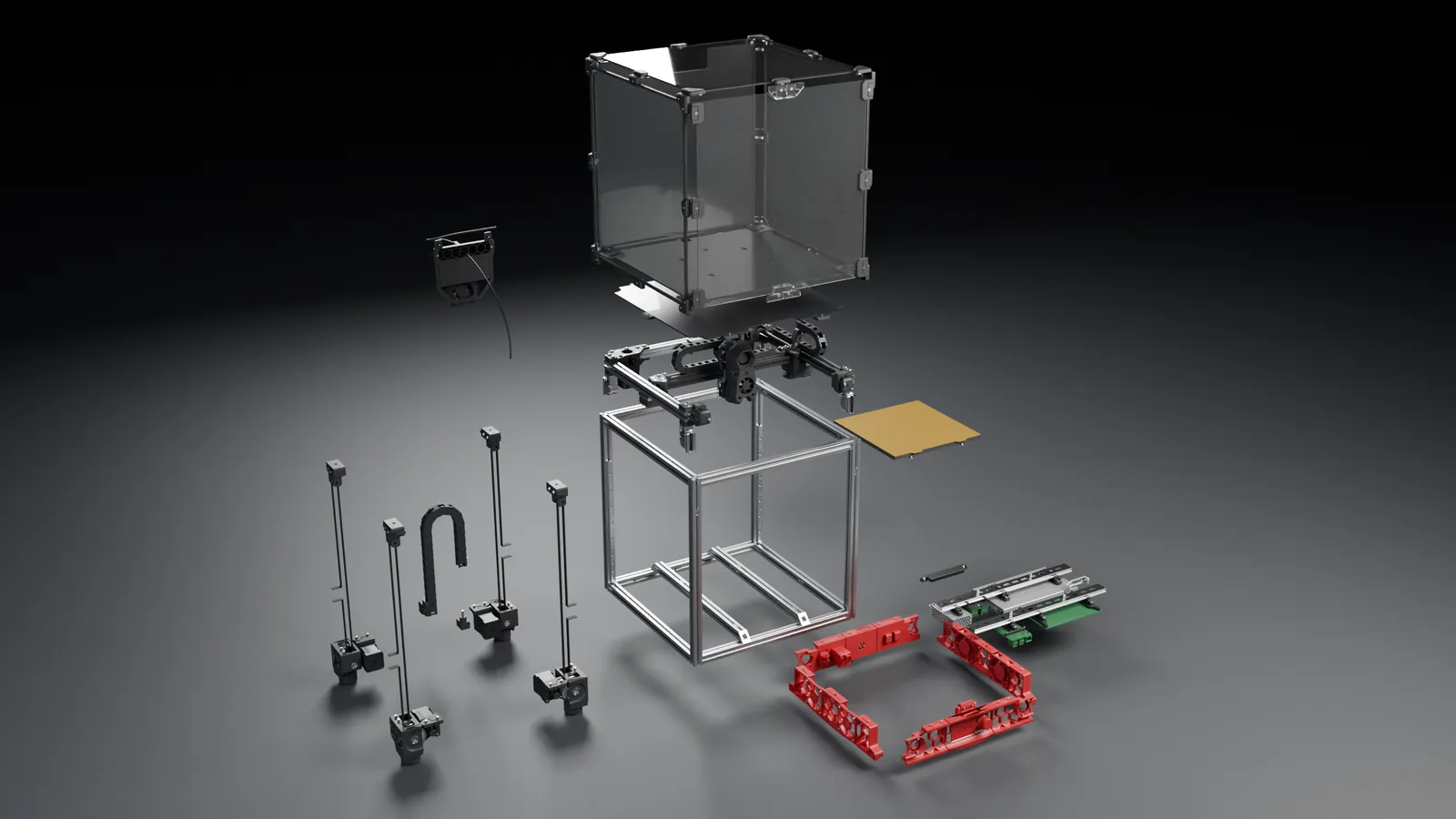

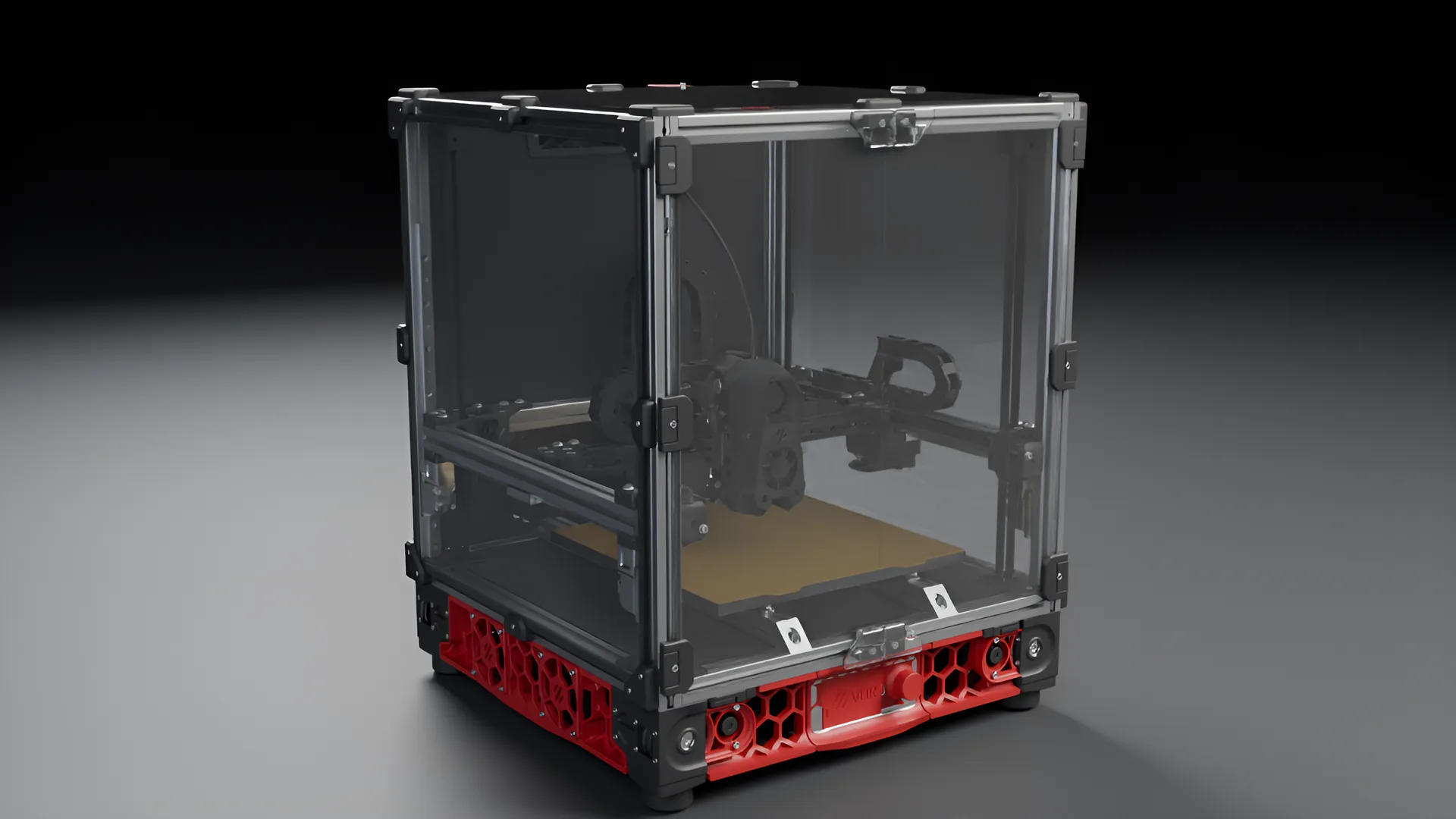

Montada y despiezada

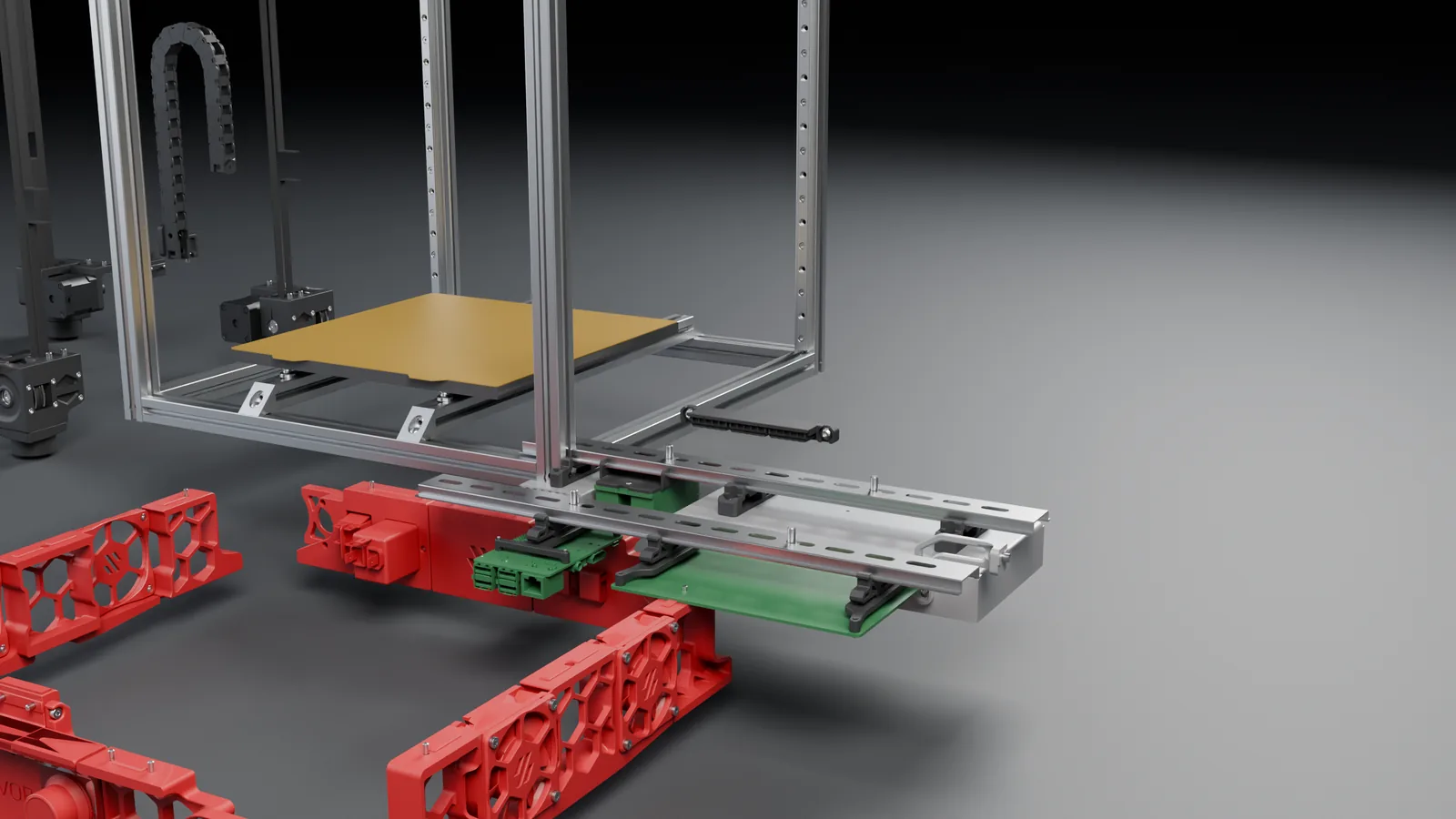

Cada conjunto tiene su dirección de salida: los paneles suben, el faldón baja, la electrónica sale por debajo y el bastidor se queda quieto como referencia. Un estudio oscuro con luz de tres puntos y una cámara que orbita sin cortes. Arrastra para comparar.
- 0:00 / 1:12
El vídeo con capítulos

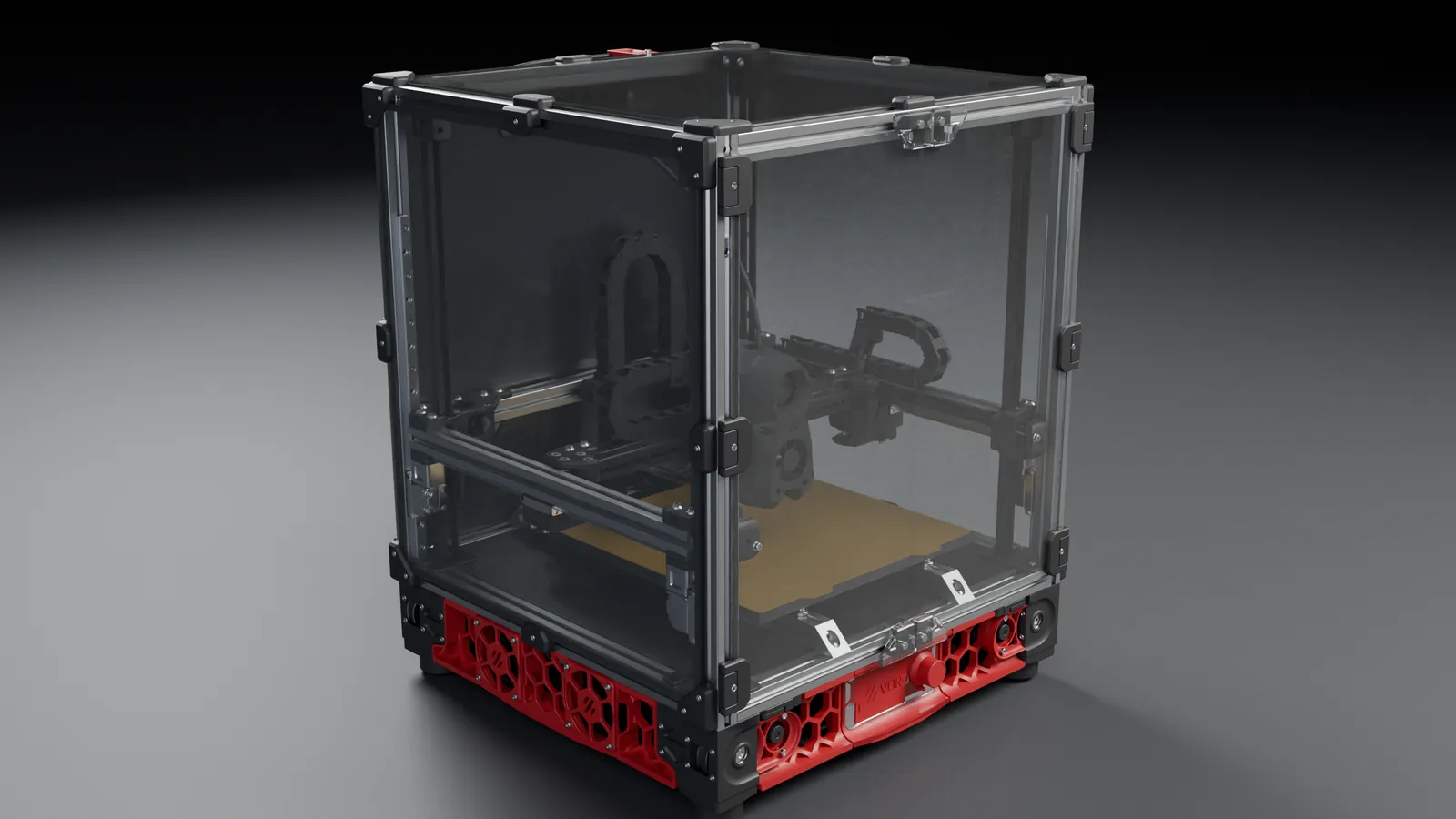

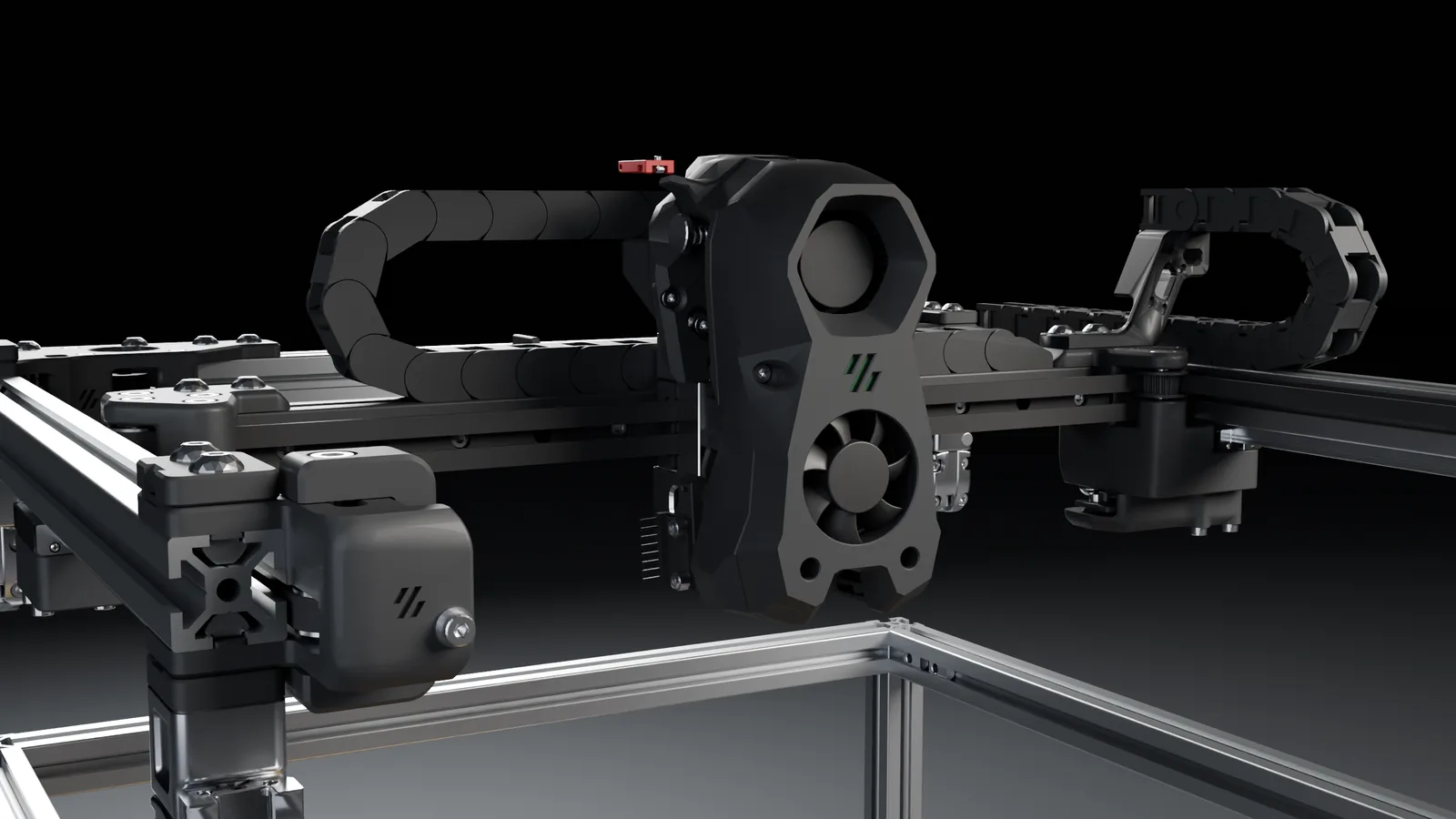

Un plano continuo de 72 segundos: La impresora montada, Paneles y puertas, Faldón, Portabobinas y extracción, Pórtico X/Y, Conjunto Z, Electrónica, Cama caliente, Todo separado, Montaje. En la web del fabricante iría con los capítulos como índice, igual que el recorrido del piso.
Voron 2.4 r2, Voron Design, GPL-3.0.
